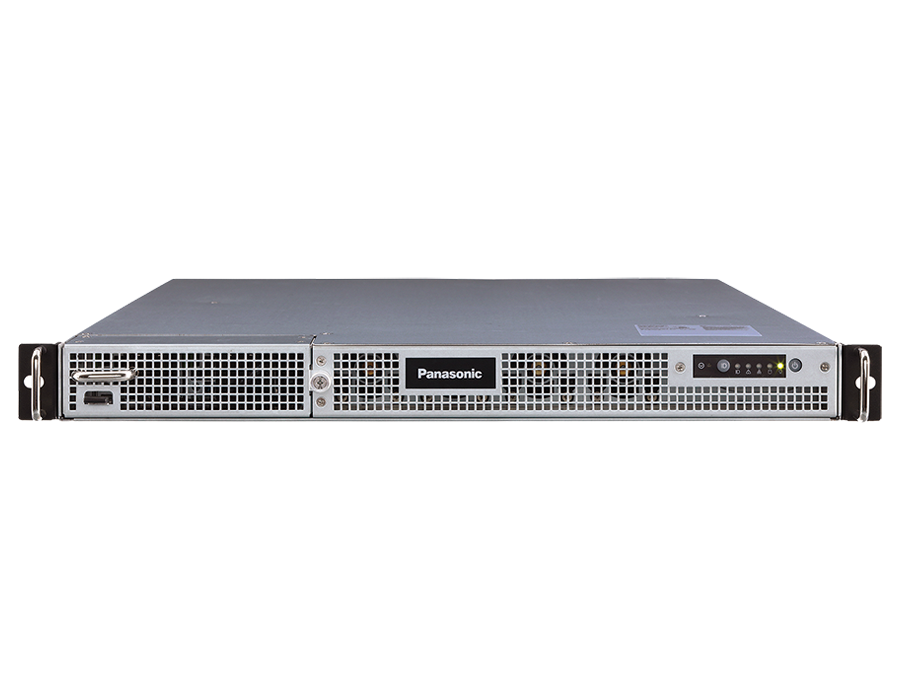

AT-KC100T
主な機能・特長
CPU及びGPUで映像処理を行い、ME数やKEY数に制約されないマルチレイヤー構成
映像入出力はベースバンド信号に加え、SMPTE ST 2110、NDI®※1、SRT※2ストリーミングなど用途に応じたIPテクノロジーをサポート
アジャイル入力ルーティングにより余裕ある入出力数、最大48入力／32出力。
解像度フリー・画角フリーを実現するCANVAS機能にて、16x9標準画角に加え、32x9等の特殊画角の出力も可能。4K映像×4出力で構成して、高解像度の8K映像出力が可能※3
直感的で使いやすいGUIソフトウェア(Kairos Creator※4)とレイアウトを自由にカスタマイズできるコントロールパネル(Kairos Control※5)により、操作性のフレキシビリティが大幅に向上
IT/IPプラットフォーム“KAIROS”（ケイロス）は、パナソニック独⾃の⾰新的なソフトウェア開発によりCPUおよびGPUの能⼒で映像処理を⾏う、新しいコンセプトとアーキテクチャーを備えたライブ映像制作プラットフォーム。新たな技術を用いた臨場感の高い映像、IP化によるリモート制作など⽣産性の向上、KAIROSはいまライブ映像制作に求められる進化に応えます。
最新の汎⽤CPU/GPUを採⽤することにより、従来にない⾃由度の⾼いライブ映像処理を低遅延で実現します。独⾃ソフトウェア技術をベースにしながら、オープンソフトウェアアーキテクチャーを採⽤することにより、システムに⾼い柔軟性と拡張性をもたらします。
多彩な映像⼊出⼒に対応し、SDIなどベースバンドだけでなく、SMPTE ST 2110、NDI®※1、SRT※2ストリーミングなど最新のIPテクノロジーをフルにサポートすることにより、ライブビデオ制作・配信のリモートオペレーションに対応します。
GPUで映像処理をすることにより、ME数やKEY数に制約されないマルチレイヤー構成や、解像度や画⾓にとらわれない“CANVAS”スクリーンなど、⾃由な映像制作が可能です。
またITベースのオープンアーキテクチャーであるため、ソフトウェアの追加で機能拡張や外部機器との連携が可能。これによりシステムの統合による業務の効率化に貢献し、将来性も確保しています。
KAIROSは、ハードウェアをベースにした既存のシステムでは得られない、あらゆるレベルでの⾃由を提供し、ライブビデオ制作に⾰新的なイノベーションをもたらします。
※1：NDI®は、映像伝送・制御技術であり、Vizrt NDI ABの米国およびその他の国における登録商標です。ここでのNDI®は、NDI® High Bandwidthを意味します。
※2：SRTはSecure Reliable Transportの略です。
※3：キャンバスオプションAT-SF003Gが必要、4Kの出力には4KオプションAT-SF001Gが必要です。
※4：AT-SFC10G/別売
※5：AT-KC10C1G、AT-KC10C2G/別売
AT-KC100T
テクノロジー
GPU/CPU
MEフリー
4K
ST 2110
NDI® High Bandwidth対応
SRT
MV 2系統
CANVAS機能
PTP同期
強み・特長
1. 柔軟な入出力
さまざまな⼊出⼒信号に対応

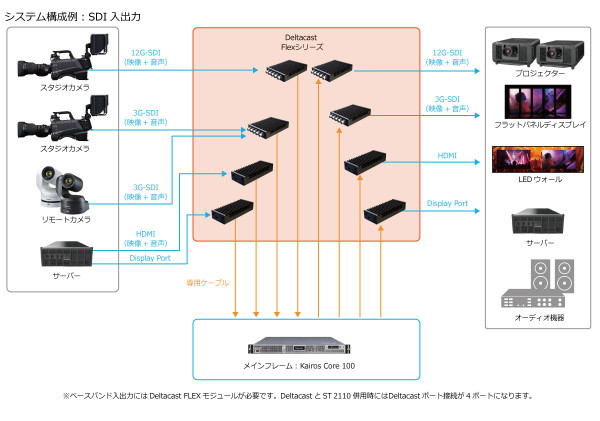

ベースバンド信号（12G/3G/HD-SDI、HDMI、DisplayPort）、IP パケット（ST 2110、NDI® High Bandwidth、ストリーミング）の入出力をフルにサポートしています。ストリーミングはRTP/RTMP/RTSPに加え安定性とセキュリティにすぐれたSRT※1に対応、入力6チャンネルと出力2チャンネルを備え、チャンネルごとにプロトコル切換が可能です。映像に加え音声にも対応。NDI® High Bandwidth /SRTは各16ch、RTMP/RTSPは各8chのオーディオに対応します。 ※2
●※NDI®は 映像伝送・制御技術であり、Vizrt NDI ABの米国およびその他の国における登録商標です。
※1：SRTはSecure Reliable Transportの略です。
※2：RTSPは入力のみ。またRTSP入力はリモートカメラAW-HE130W/K（生産完了品）、AW-HR140（生産完了品）では動作しません。

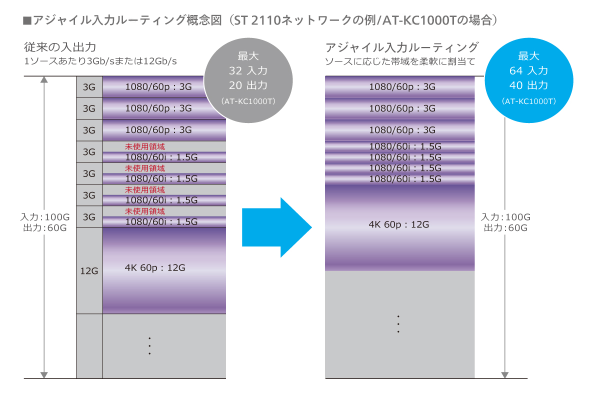

入出力数を拡張するアジャイル入力ルーティング
解像度フリー、インターレース映像対応 Update
4K/HDの解像度の異なる標準ビデオフォーマットを混在使用できます。入力I/P変換により1080/59.94i、1080/50iインターレース映像入力にも入力/出力ともに対応しています。Ver. 1.8より、更に対応する解像度が増え、より多くの映像機器とともに、より多くの場面でご使用いただけるようになりました。
■対応ビデオフォーマット
| 解像度 | フレームレート |
|---|---|
| 4K (3840×2160) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| FHD (1920×1080) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p、60i、59.94i、50i |
| HD (1280×720) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| SD NTSC※(720×480) | 59.94i |
| SD PAL※ (720×576) | 50i |
| DCI 2K※(2048×1080) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| DCI 4K※ (4096×2160) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| 16:9※ (1366×768、1600×900) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| 4:3※ (640×480、1024×768、1400×1050、1600×1200) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| 16:10※ (1280×800、1440×900、1680×1050、1920×1200、3840×2400) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
| 5:4※ (1280×1024) | 60p、59.94p、50p、30p、29.97p、25p、24p、23.98p |
|
|
|---|
| YCbCr 4:2:2 - 8/10/12 bit |
| YCbCr 4:4:4 - 8/10/12 bit※ |
| RGB - 8/10/12 bit※ |
| RGBA - 8/10/12 bit※ |
| Key - 8/10/12 bit※ |
※Ver. 1.8以降、IP入出力時のみ対応。

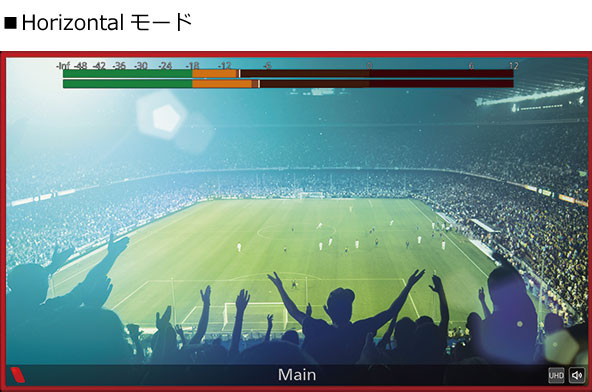

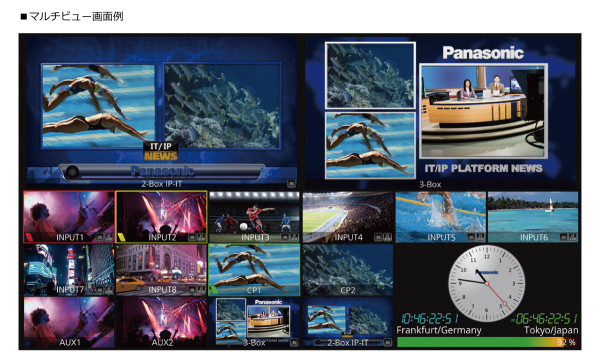

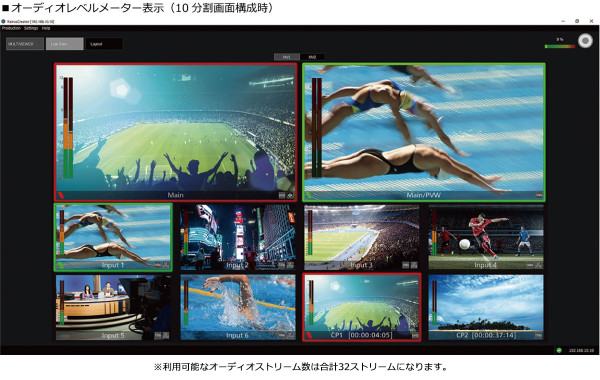

カスタマイズ可能な2画面のマルチビューアー
動画・静止画・音声ファイル機能
RAMプレーヤー、クリッププレーヤー、オーディオプレーヤーを内蔵。システム内で動画ファイルを再⽣し※1、映像ソースとして使⽤可能です。プレイリスト機能を備えています。また静⽌画ファイルも保存して合成編集が可能です。
・RAM プレーヤー（8ch/⾮圧縮）
⾮圧縮映像の再⽣が可能です。イントロ映像やアニメーションワイプ用の素材など、⽐較的短い時間の映像再⽣に適しています。再生時間はRAM容量に依存し、また素材映像の解像度とチャンネル数（最⼤ 8ch）によっても増減します。映像素材は内部のSSDに保存可能です。
・クリッププレーヤー（2ch/圧縮）
圧縮動画クリップ（映像※1・音声）の再⽣が可能です。CMなど⽐較的⻑いクリップの再生に適します。クリップは内部のSSDに保存可能。ファイル形式はAVC-Intra、H.264、Avid DNxHDに加えて、Apple ProRes※2にも対応します。
・オーディオプレーヤー（4ch）
音声ファイルの再生が可能です。ファイル形式はWAV、MP3、Ogg、FLAC、AIFFに対応しています。WAV以外のファイルはアップロード時にWAV（48kHz/24bit）に変換されます。
※1：Kairos Core 100 は4K 再⽣時に4KオプションAT-SF001Gが必要です。
※2：インターレース形式で作成した動画クリップの再生には対応しておりません。
※圧縮動画クリップの再生は、作成された環境や解像度、およびKairos CoreのCPU性能に依存します。運用前に、再生動作をご確認いただきますようお願いします。
■動画・静止画ファイル容量
| 入力/出力 | Kairos Core 100 |
|---|---|
| RAMプレーヤー※ | 24GB（HD 約64秒/4K 約16秒） |
| クリッププレーヤー | 70GB※（HD 約21分/4K 約5分） ※オーディオプレーヤーと容量共用 |
| 静止画ファイル | 750MB |
| オーディオプレーヤー | 70GB※ ※クリッププレーヤーと容量共有 |
※圧縮映像記録条件
HD：440Mb/s 1080/59.94p 4:2:2/10bit
4K：1.63Gb/s 2160/59.94p 4:2:2/12bit
※Ver.1.8にアップデートした場合、最大容量が2GB減少します。
PTP同期
IPベースの同期規格であるPTP（Precision Time Protocol）同期に対応しており、ST 2110ベースのシステムで運⽤可能です。GbE（ギガビットイーサネット）ポート接続でもPTP同期に対応。

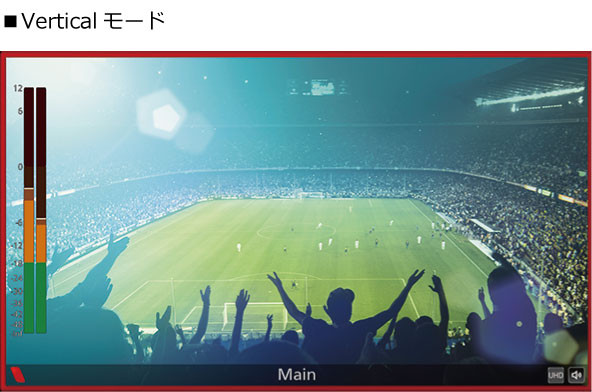

オーディオ入出力に対応

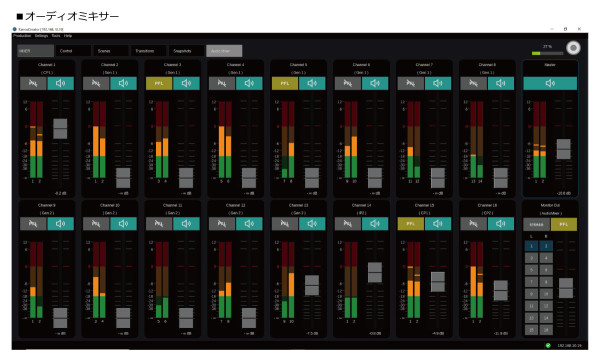

オーディオミキサー機能

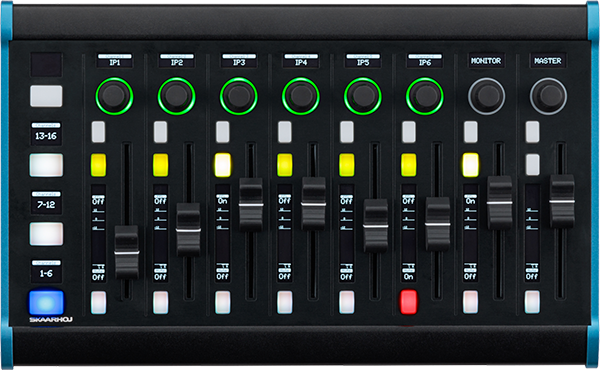

オーディオミキサーのインターフェースとして、KAIROSアライアンスパートナーであるSKAARHOJ社製のパナソニック特別モデルWave Board（PAN-WB-V2B-BU）をご使用いただけます。詳細はこちら。
2. 無限の表現力
フリーMEのレイヤーエフェクト
多彩なエフェクト機能とタイトルジェネレーター
レイヤーにはKEYに加えてさまざまなエフェクトを加えることも可能です。タイトル制作が可能なタイトルジェネレーターを搭載。

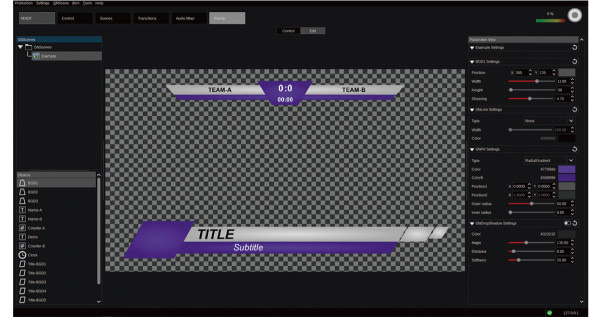

Kairos Creator Title Generatorメニュー
簡易的なタイトル制作が可能です。

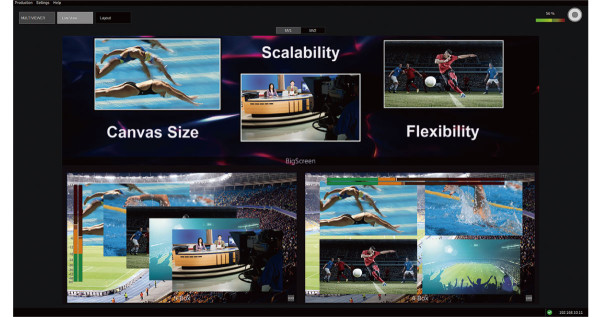

画⾓フリー、最大8K（32Mピクセル）の“CANVAS”

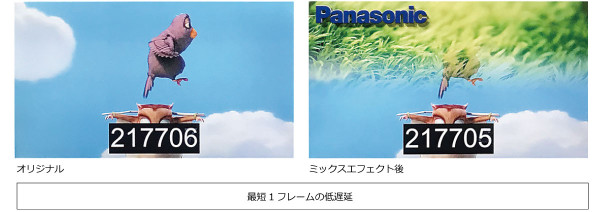

最短1フレームの低遅延とフレームディレイ可変
3. 先進の運用力
さまざまな直感的な操作・運用方法

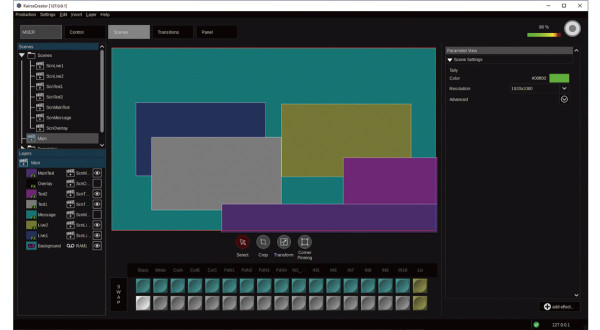

直感的で使いやすいGUIを備えたPCソフトウェアKairos Creator（AT-SFC10G）から、KAIROSの各種設定およびオペレーションが可能です。タッチコントロールパネルソフトウェア（ソフトウェアキー）AT-SFTC10Gを使えば、タッチパネルモニターにマルチビュー画面を表示させ、より直感的マルチオペレーションを可能にします。
また、各ボタンに機能を自由にアサインできるコントロールパネルKairos Control lPanelは、24XPと12XPの2モデルから環境に合わせたサイズを選択できます。
24XPタイプ AT-KC10C1G
の詳細はこちら 12XPタイプ AT-KC10C2G
の詳細はこちら
大規模システムから省スペースでコンパクトなシステムまで、お客様の撮影・運用環境にあわせて、あるいは自身になじみの良い操作方法を選ぶことで、直感的で自由な映像制作を可能にします。
KAIROSアライアンスパートナーであるSKAARHOJ社製のパナソニック特別モデルMaster Key OneとMaster Key 48もご使用いただけます。
Master Key One
PAN-MKO-V2B-BUの詳細はこちら Master Key 48
PAN-MK48-V1B-BUの詳細はこちら

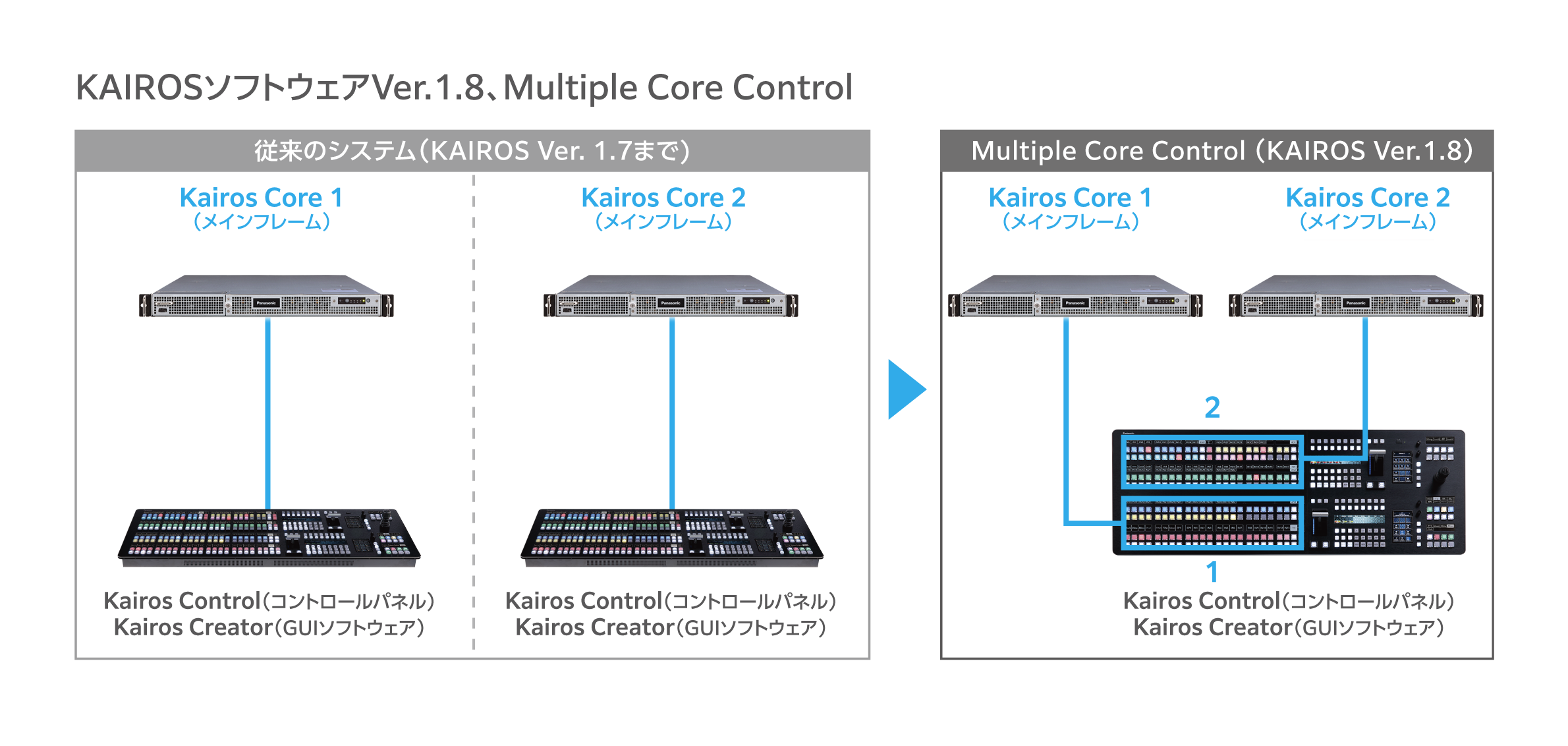

Kairos Core複数台同時制御 NEW
Kairos Control Panel（コントロールパネル）1台、あるいは、Kairos Creator（GUIソフトウェア）から最大2台のKairos Coreが操作可能に。1台のコントロールパネル内のボタンを1台目と2台目のKairos Core双方に割り当てることができるため、Kairos Core2台分の映像や素材を1台のコントロールパネルで容易に操作ができるようになります。また、Kairos Creator上でも2台のKairos Coreの設定ができるほか、シーンやトランジションなどの各種設定※をKairos Creator上で2台のKairos Core間で簡単に反映できます。ProductionファイルやEnvironmentファイル丸ごとを保存/同期が可能なKairos Core Managerと異なり、必要な設定を必要なタイミングで相互に反映することが可能です。Kairos Coreを複数台使用するなどで多くのソース・素材の使用が必要になる大型イベントなどでのKAIROSの運用がより容易になります。
※Kairos CreatorのGUI上で、2台のKairos Core間で設定を反映できる機能は下記です。
- シーン
- トランジション
- スナップショット
- マクロ
- FX Input
- カラーマット
- Kairos Painter
リダンダンシー機能
トラブル発生時のバックアップとなるリダンダンシー（冗長）機能。リダンダント電源（二重化）に加え、2台のメインフレームでバックアップするKairos Coreリダンダンシーの2つの冗長機能により安全性を高めています。

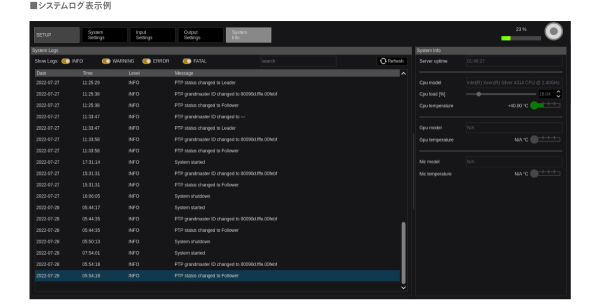

システムログ機能
Media Production SuiteのDevice Manager（旧称：Device View）に対応NEW
Media Production SuiteのDevice Managerに対応※。Device Manager上に表示され、IPアドレスの設定が他の機器と同様に行えます。Panasonic製のカメラなどと併せて使用する際のセットアップがより容易になります。
※Ver. 1.8以降対応（EasyIPモードのみ）
ソフトウェアによる機能拡張と連携
KAIROSはIT ベースのオープンアーキテクチャーであるため、ソフトウェアの追加による機能拡張や外部機器連携が可能。高い柔軟性・拡張性を備えています。
SNMP対応
Ver. 1.7からは対応プロトコルにSNMPも追加。ネットワーク経由で外部機器からKAIROSのステータスを確認し、不具合が起きた際に通知が来るよう設定できます。外部機器と連携した運用がスムーズに行えるようになりました。
SNMP（Simple Network Management Protocol）とは
対象項目
SNMP Get
システム情報項目（(Info / Warning / Fatal）
システムログ、オペレーション、RAM、Deltacastゲートウェイ※1、SDIボード※2、マルチビューワ、GPU負荷、ローカルタイムゾーン、ライセンスオプション、PTP、ゲンロック、メモリ/HDDスペース、NICリンクステータス※3、温度センサー、ファンセンサー、電源センサー
SNMP Trap
・各センサーの情報: 各デバイスの温度、ファン速度、電源ステータス
・各I/O情報：ラベル、フォーマット、I/Oステータス、タリーステータス
・各メディア情報：RAM/静止画/HDD使用量
・各ネットワーク情報：LAN/QSPF使用状況
・各システム情報: モデル番号、バージョン番号、タイムクロック、GPU 使用率、シリアル番号など。
・PTP情報：GMID、ステータス
・ゲンロック情報：同期タイプ、参照元、ステータス
※1：AT-KC1000T/KC100T のみ。
※2：AT-KC200T/KC2000T/KC2000TS1のみ。
※3：AT-KC200TL1で本機能を使用するには、オプションのNICカード（将来対応予定）が必要です。
KAIROSアライアンスパートナーズ
KAIROSは、無数に拡がるITエコシステムを活用し、ソフトウェアの追加によって容易に機能を拡張し、外部デバイスと連携することができます。パナソニックはその連携を加速するため、ITおよび映像のメーカー、サプライヤー各社との協業を進めています。
ソリューション
サポート
※4Kの出力には、4KオプションAT-SF001Gが必要です。
※最大48入力と最大32出力には、I/O拡張オプションAT-SF002Gが必要です。
※CANVASの出力には、キャンバスオプションAT-SF003Gが必要、4Kの出力にはさらに4KオプションAT-SF001Gが必要です。

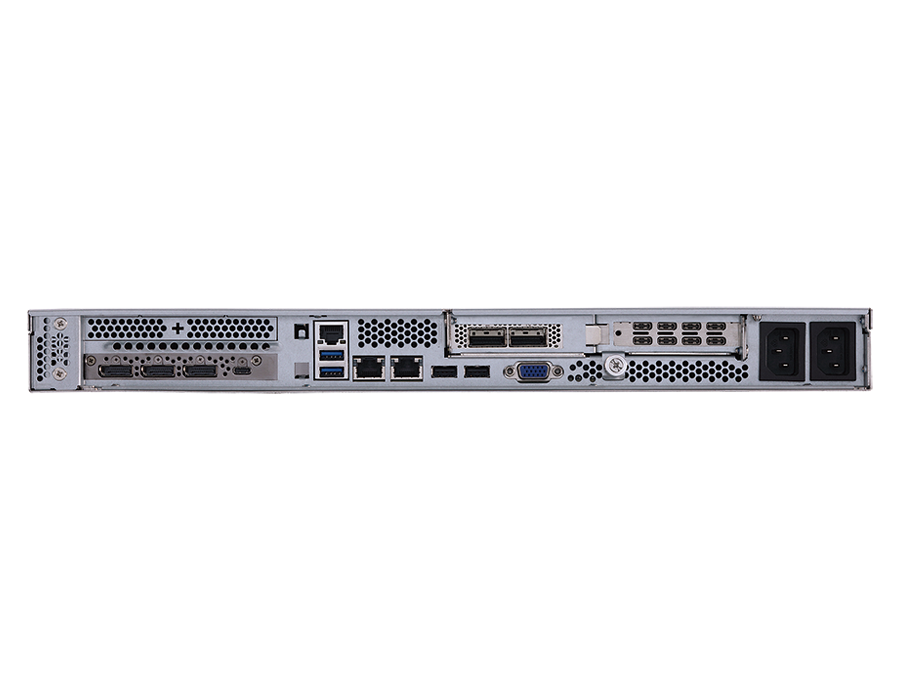

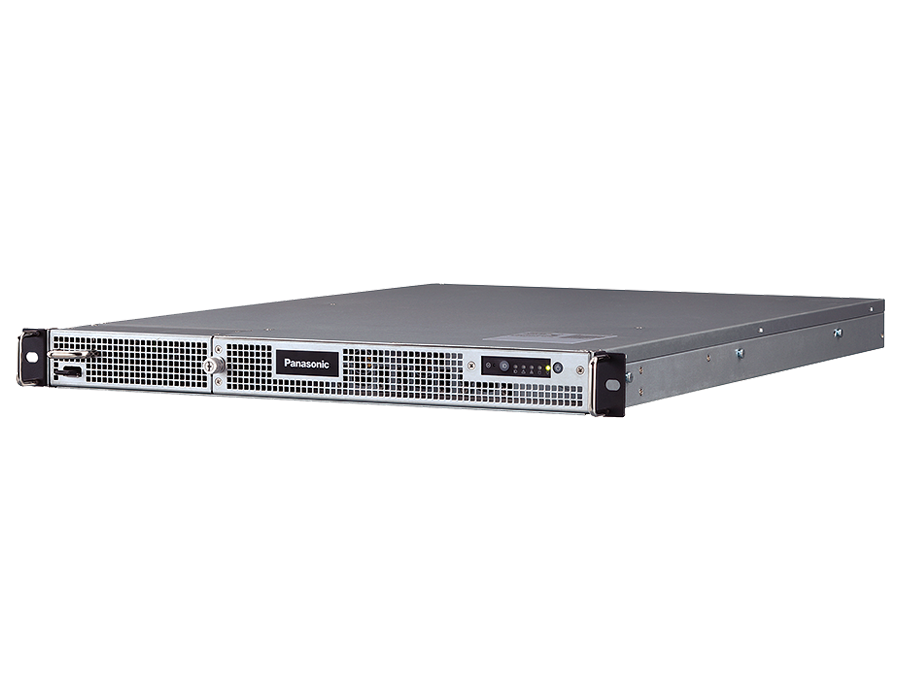

- 製品画像
主な仕様
| Kairos Core 100（AT-KC100T） | ||
|---|---|---|
| 映像入出力数 | ||
| ST 2110 | 4K | 6（８）入力 / 3（４）出力 |
| ST 2022-7リダンダンシー | ー | |
| プレーヤー | ||
| 静止画保存 | 750MB、FHDまで | |
| RAMプレーヤー（非圧縮） | 8 CH、容量24 GB、非圧縮 | |
| クリッププレーヤー（圧縮） | 2 CH、容量70 GB、圧縮 AVC-Intra / H.264/DN×HD / ProRes | |
