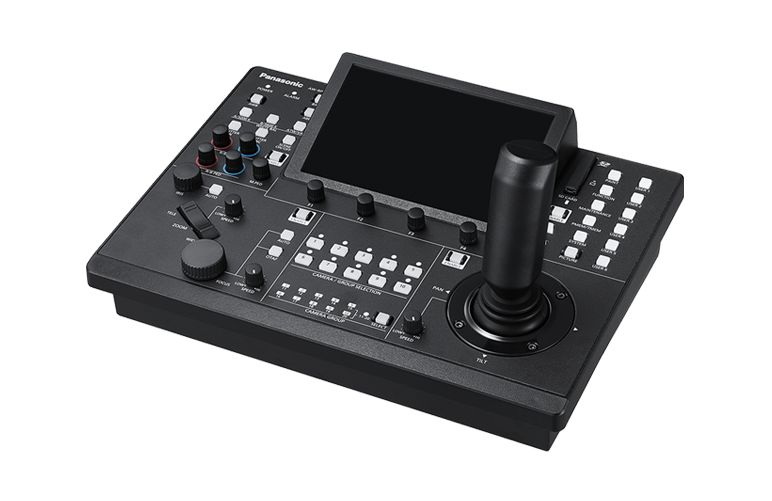

AW-RP150GJ
主な機能・特長
操作性・視認性に優れた大型タッチパネルGUI
ワンハンドオペレーションを実現する新型ジョイスティック
プリセットメモリーで簡単カメラコントロール、トレーシングメモリーでカメラ動作を記憶・再生

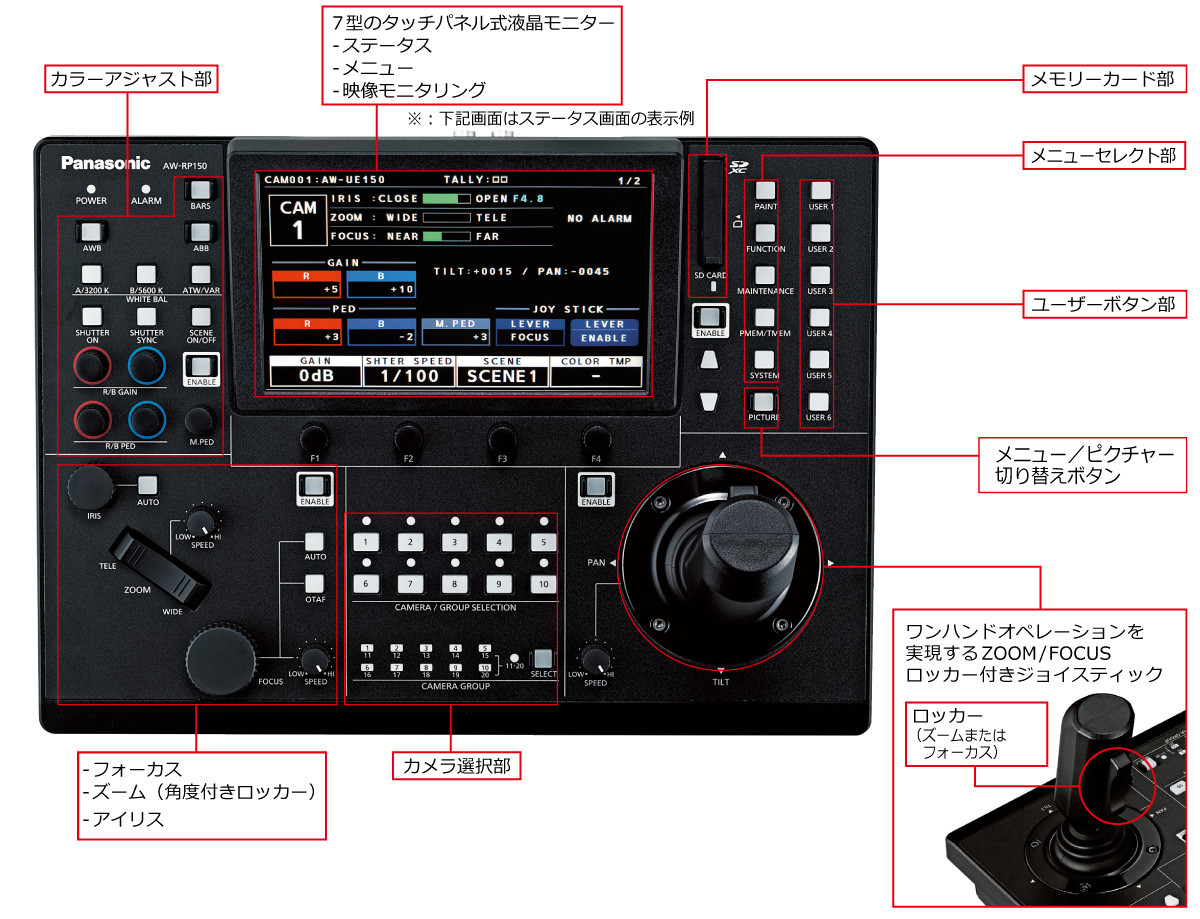

使いやすさと視認性を追求し、思い通りのカメラコントロールを実現
3G-SDIスルーアウト付き、RS-422 × 5、LAN（PoE+※ 電源）、GPIO × 2 系統

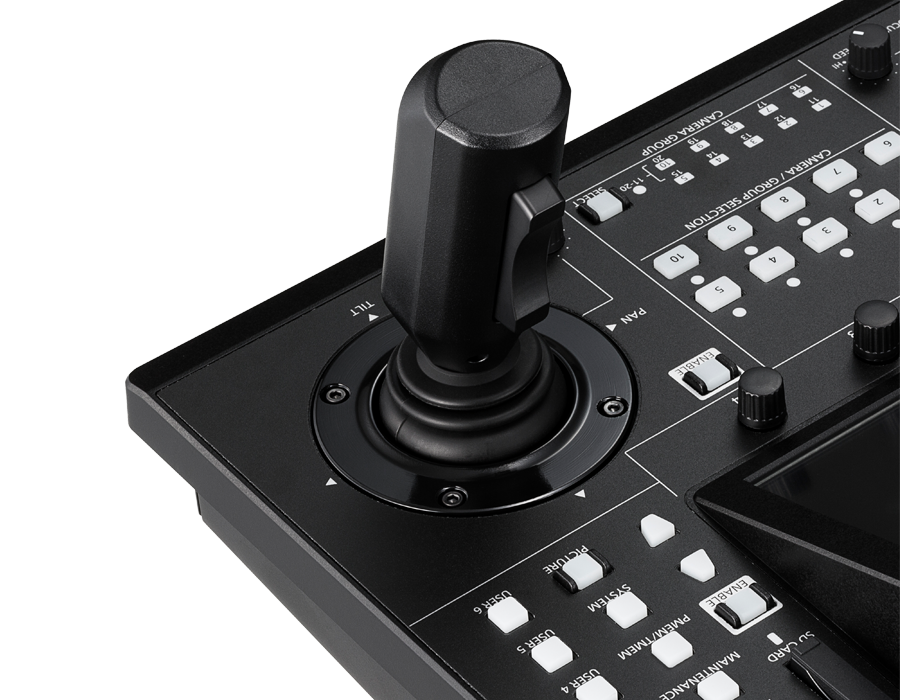

パン・チルトなどのカメラコントロールが可能なジョイスティックに、ズームまたはフォーカスが制御できるZOOM/FOCUSロッカーを装備。ワンハンドで直感的な操作が可能です。さらに、タッチパネル式のGUIと映像確認用画面を兼用する液晶モニターを搭載し、高い操作性と運用性を確保しました。
※AW-RP150GJにACアダプターは同梱されていません。
本製品の定格消費電力（12 W）を供給できる容量のXLR4ピン12 V電源をご準備ください。
2022年4月出荷分より使用LCDパネルが変更となりました。

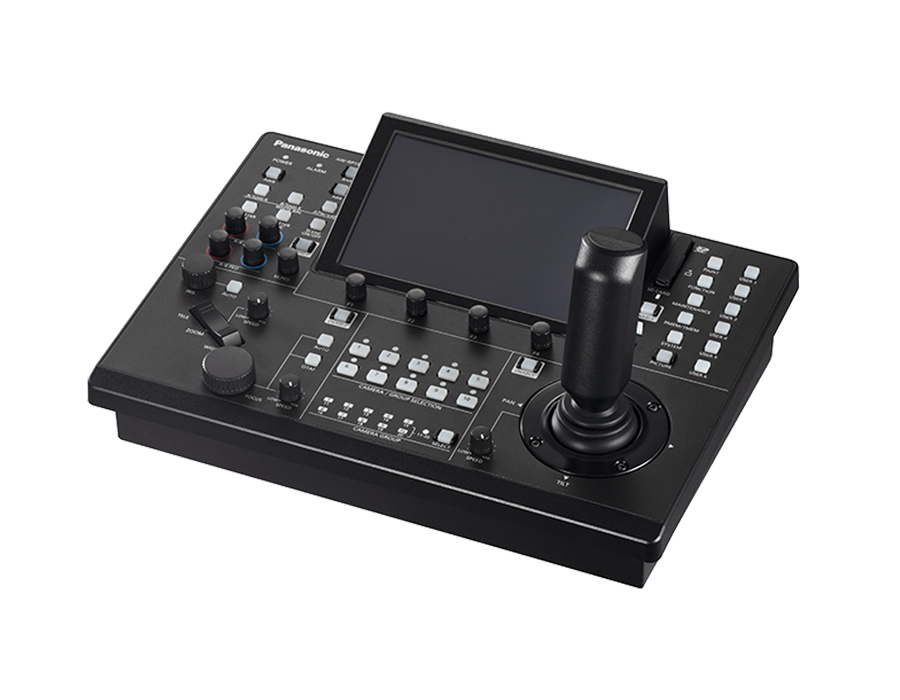

AW-RP150GJ
テクノロジー
タッチパネル
PoE+対応
大型ジョイスティック
カメラ接続数200台（IP）
カメラ接続数5台（RS-422）
強み・特長

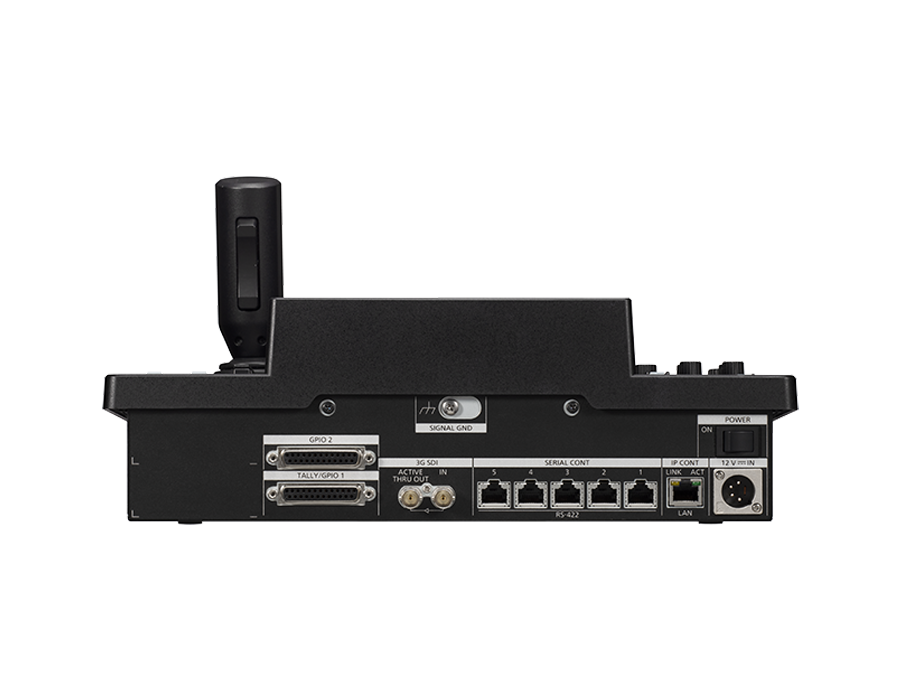

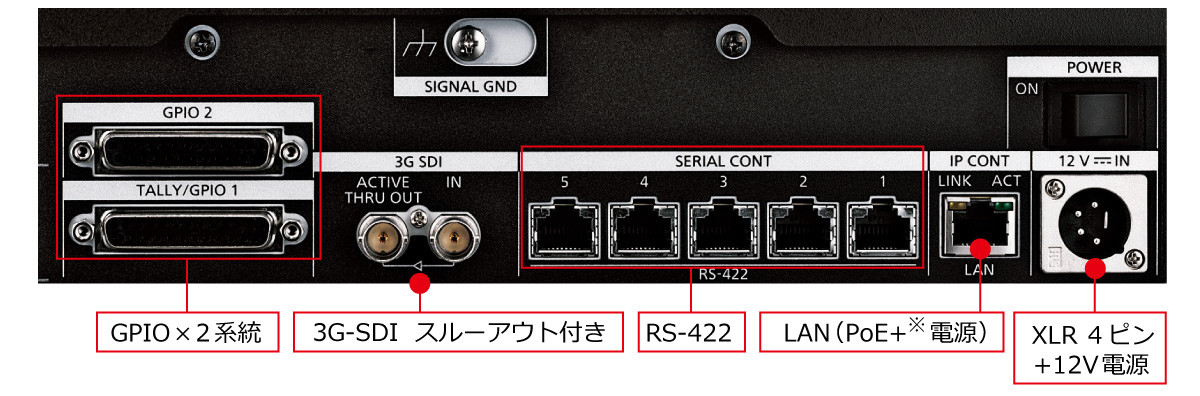

背面端子部
PoE+※対応により、LANケーブルからの電源供給が可能です。また、GPIO（汎用入出力）端子を2系統標準装備しています。
※Power over Ethernet Plus の略。

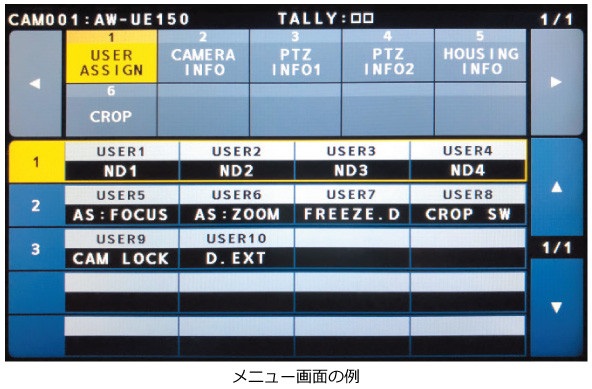

操作性・視認性に優れたタッチパネルGUI
撮影中のカメラ映像表示と各種操作に対応したタッチパネル式液晶モニターを搭載。使用頻度の高いボタンのみパネル部に配置し、MENU操作やカメラの切り替え操作、インジケーターはタッチパネルGUIに集約しました。

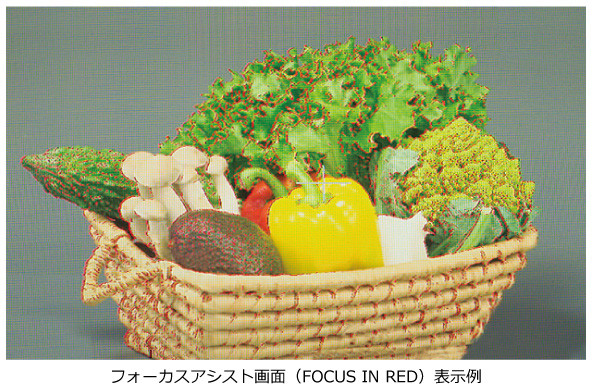

タッチフォーカス機能搭載
フォーカスが合っている部分を赤く縁取ることでピント合わせをアシストするFOCUS IN RED表示が可能。FOCUS IN RED表示中に画面をタッチすることで、タッチした場所に素早くピントを合わせます。

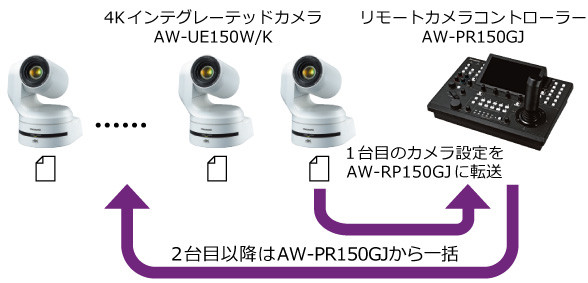

カメラ設定を複数のカメラにコピー
シーンファイル、システム設定ファイルなど、カメラの各種設定をAW-RP150GJのSDカードに保存可能。SDカードを経由して複数のカメラにコピーすることができます。カメラ台数の多いイベントなどの撮影時も一括設定が可能なため、本番までの準備時間を大幅に削減できます。

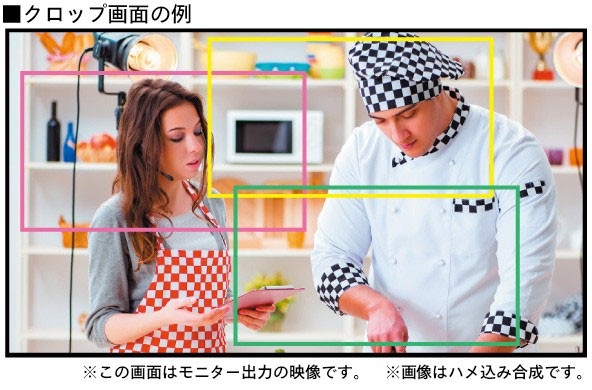

クロップ映像をスムーズに作成
AW-RP150GJから、AW-UE160W/K、AW-UE150AW/AK、AW-UE150W/K、AW-UE100W/Kに搭載されたクロップ（切り出し）機能を制御することが可能です。リモートカメラからのモニター出力映像にクロップ位置を選択できる3色の枠（イエロー/グリーン/マゼンタ）が表示され、映像を見ながらジョイスティックで微調整。必要な映像を正確に、簡単に切り出すことができます。
※対応機種：AW-UE160W/K、AW-UE150AW/AK、AW-UE150W/K、AW-UE100W/K
プリセットメモリーで簡単カメラコントロール
リモートカメラのカメラアングルなどを事前に登録し、タッチパネル式液晶モニターから簡単に呼び出すことができます。プリセットの移動速度は、指定した速度もしくは時間で設定できます。
【登録可能プリセット】
- パン・チルト位置
- フォーカス位置
- ホワイトバランス設定
- CROP位置座標
- ズーム位置
- レンズ絞り（マニュアルアイリスのみ）
- ゲイン
トレーシングメモリーでカメラ動作を記憶・再生
リモートカメラに対して行った一連の操作を記録するトレーシングメモリー機能を搭載。1カメラあたり最大5分間×10個までの動作を記録でき、カメラが動作した軌跡を再現することができます。
【記録可能な機能】
- パン・チルト位置
- フォーカス位置
- ホワイトバランス設定
- ズーム位置
- レンズ絞り（マニュアルアイリスのみ）
- ゲイン
複数のカメラを接続した大規模システムに対応
IP接続により、スイッチングハブを経由して最大200台のリモートカメラを制御することができます。シリアル接続では最大5台のリモートカメラを制御できます。
リモートカメラコントローラーAW-RP150GJに接続可能な当社製リモートカメラ
屋内専用
4Kインテグレーテッドカメラ
AW-UE160W/K
Digest認証での接続は動作保証外となります。Digest認証で接続した場合、スムーズな操作性が損なわれる可能性があります。ホスト認証やHTTPSの機能をご利用ください。
屋内専用
4Kインテグレーテッドカメラ
AW-UE150AW/AK
屋内専用
4Kインテグレーテッドカメラ
AW-UE150W/K（生産完了品）
IP接続でのみご利用いただけます。
屋内専用
4Kインテグレーテッドカメラ
AW-UE100W/K
屋内専用
4Kインテグレーテッドカメラ
AW-UE80W/K
屋内専用
4Kインテグレーテッドカメラ
AW-UE50W/K
AW-UE40W/K
屋内専用
4Kインテグレーテッドカメラ

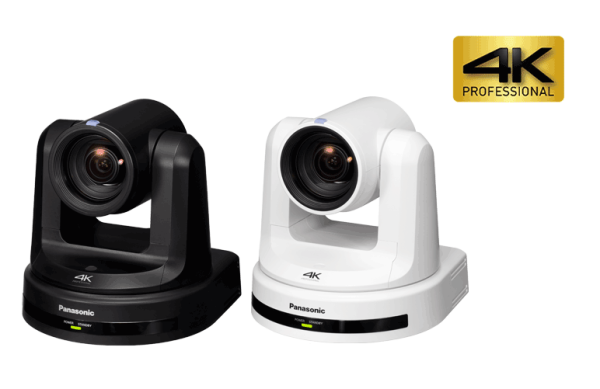

AW-UE20W/K
屋内専用
4Kインテグレーテッドカメラ

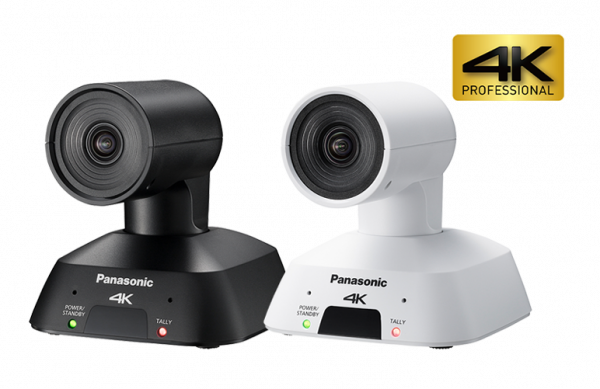

AW-UE4WGN/KGN※2
屋外対応
4Kインテグレーテッドカメラ

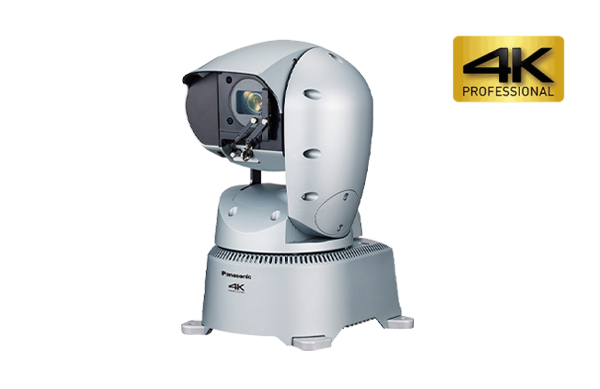

AW-UR100GJ
※1：ご使用には、ソフトウェアのバージョンアップが必要になる場合があります。
※2：他のリモートカメラを接続した時と異なり、AW-UE4WGN/KGNのメニュー構成に対応した表示となります。
ソリューション

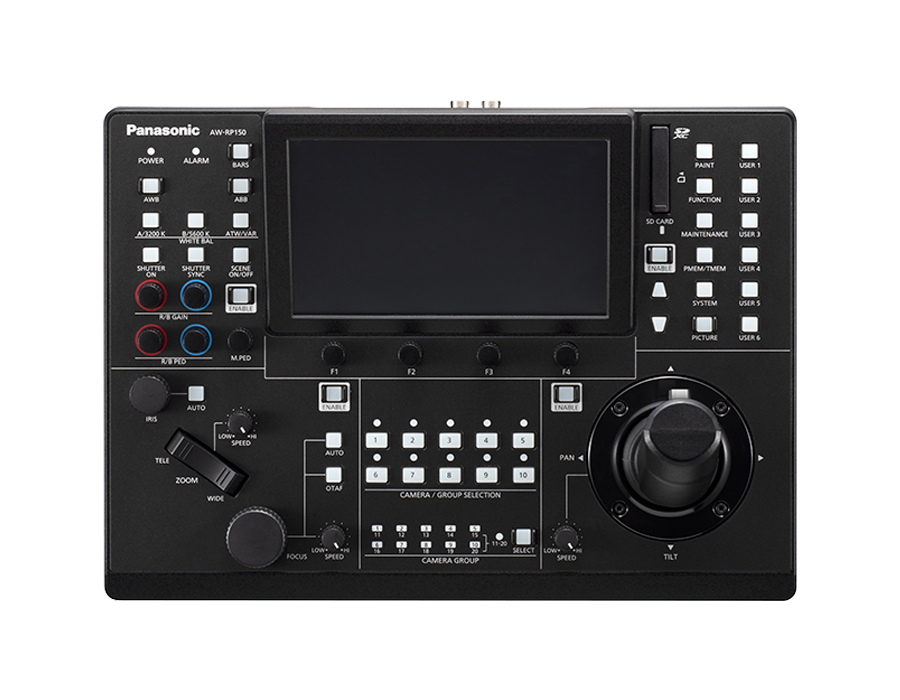

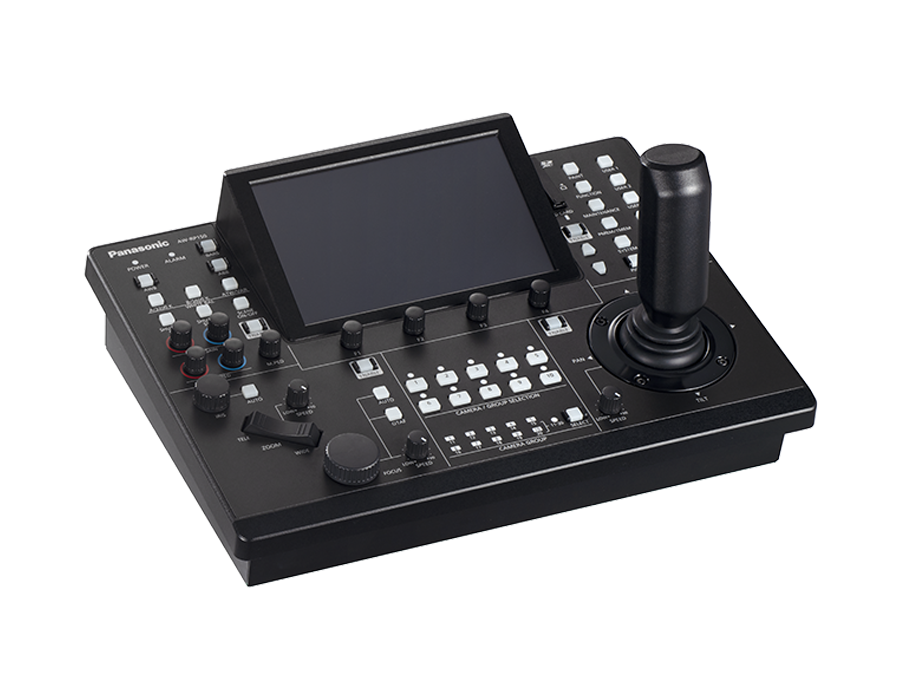

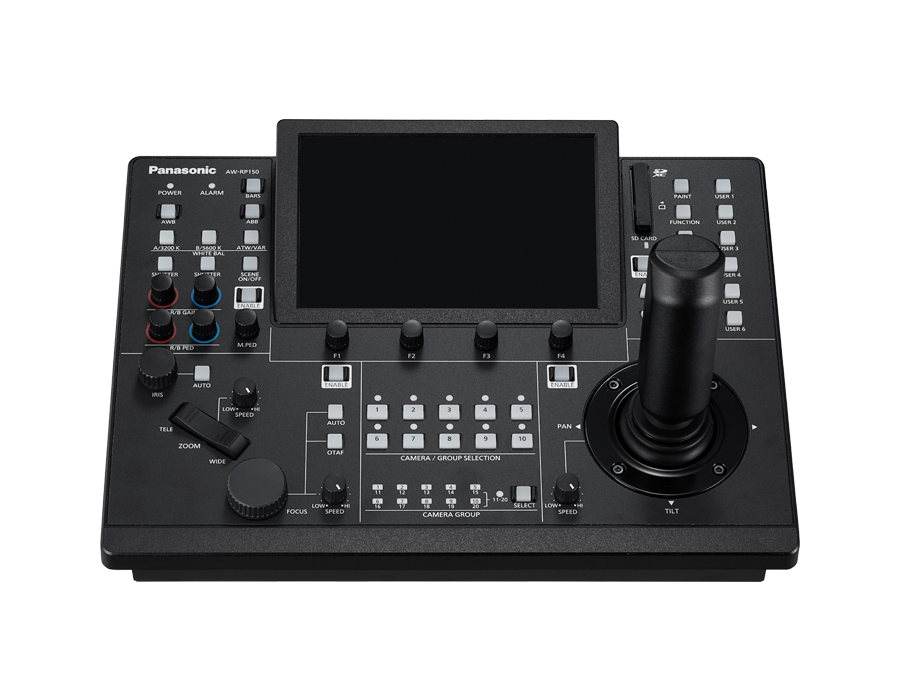

- 製品画像
主な仕様
| AW-RP150GJ | |
|---|---|
| 総合 | |
| 電源 | DC 12 V（DC入力範囲 DC 10.8 V - DC 13.2 V） |
| PoE対応 | PoE+ IEEE802.3at準拠：DC 42 V - 57 V（カメラ端） |
| 接続仕様 | |
| カメラ接続数 | 200台（IP）、5台（RS422） |
| カメラ選択ボタン数 | 10個 |
| カメラグループ数 | 20個（1グループ各10台） |
