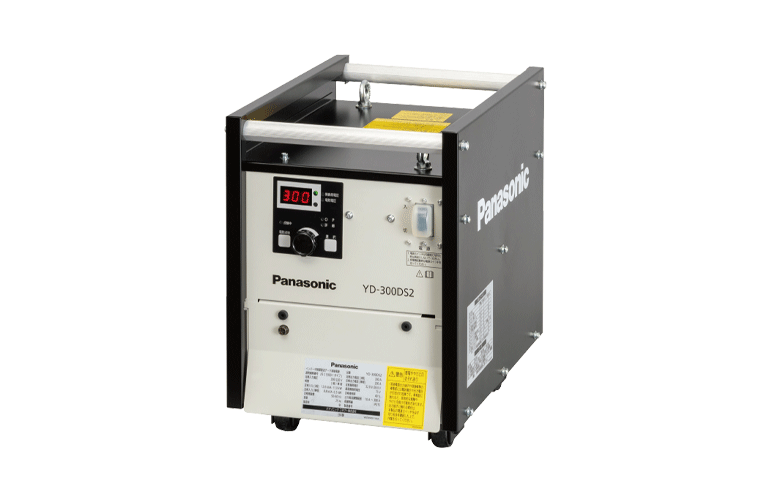

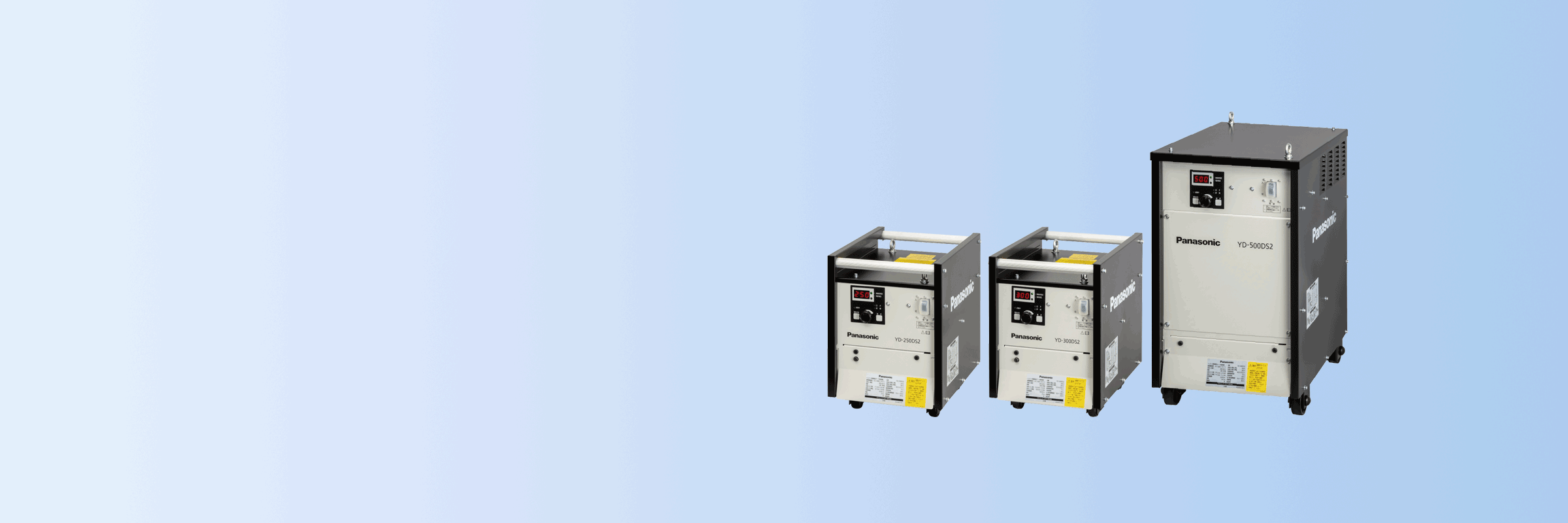

アーク溶接機 – 直流アーク溶接機 DS2

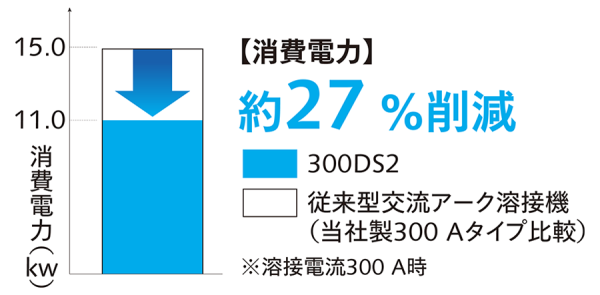

溶接性・省エネを両立
インバータ直流アーク溶接機
延長往復最大100M可能で溶接中の電流ドロップを低減
溶接作業中の安全性が向上 ※当社交流機（現在廃番）との比較
溶接作業中の安全性が向上 ※当社交流機（現在廃番）との比較
テクノロジー
直流手溶接
強み・特長

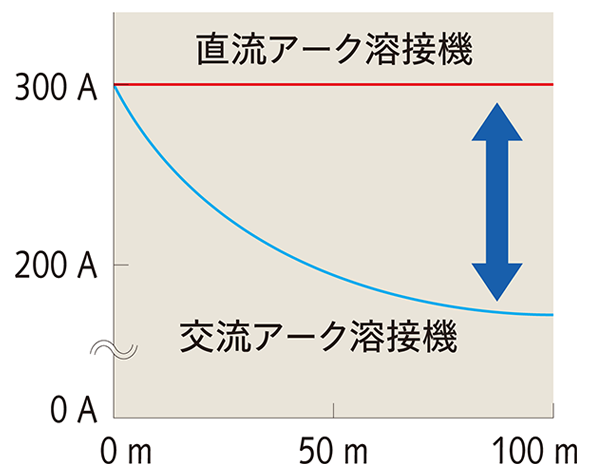

延長ケーブル最長100 mまで可能
延長ケーブルの長さが往復100 mでも溶接電流のドロップが少なく、常に安定した溶接を実現します。
※出力ケーブルの延長の合計長さが50 mを超える場合、250DS2・300DS2は60 mm2以上、500DS2は80 mm2以上のケーブルを使用してください。

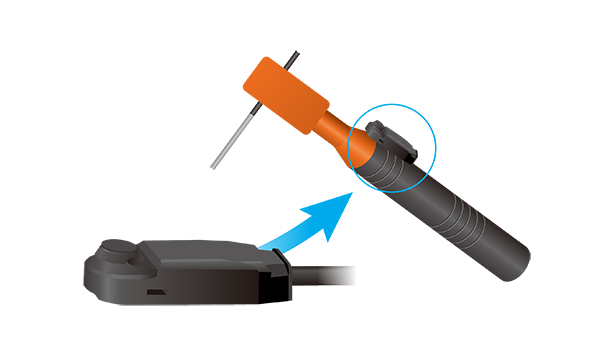

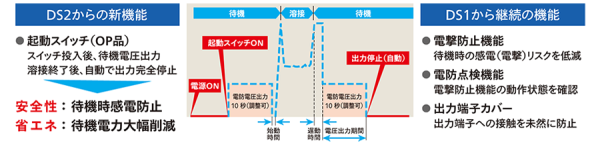

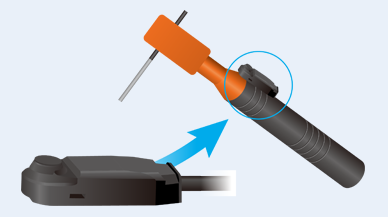

「起動スイッチ」でDS1以上に省エネ性・安全性が向上
オプション対応
「起動スイッチ」をオンにすることで、電防電圧 / 無負荷電圧（切替可）を出力します。
部品名：トーチスイッチ（組）※
部品品番：YX-503TC1
※長さは10 mのみの販売です。

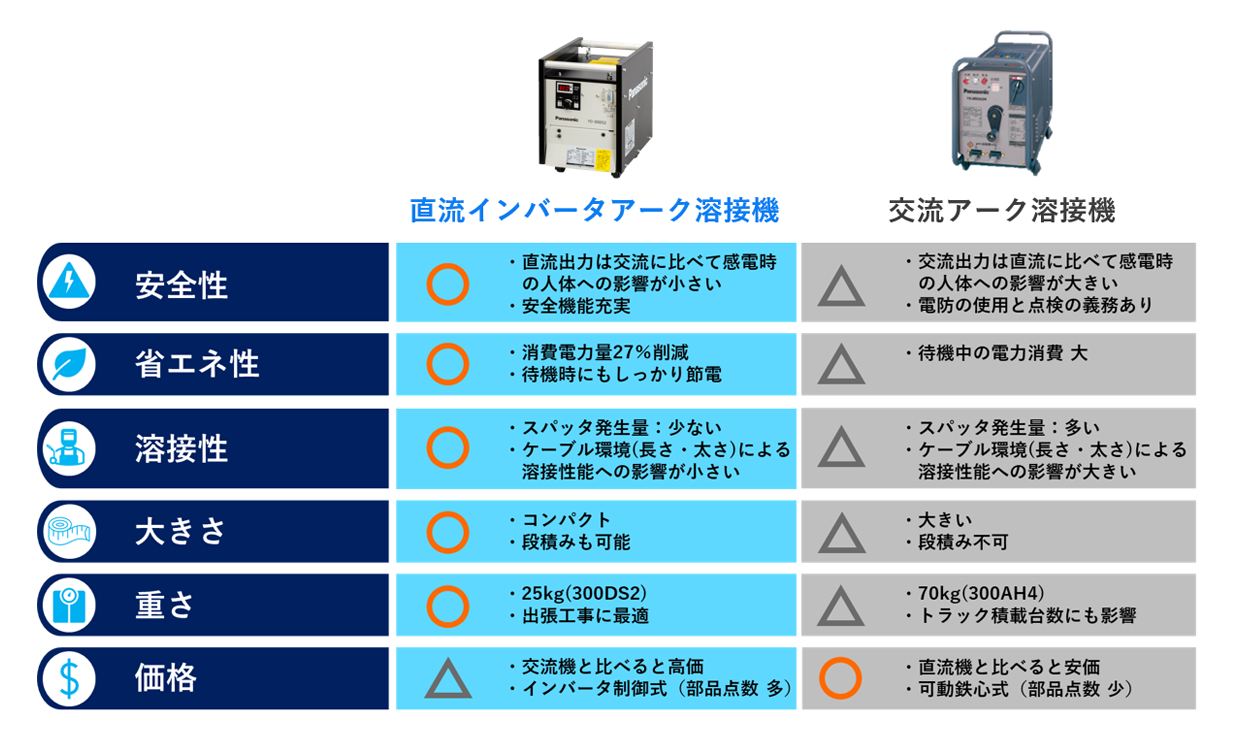

直流と交流の違いはこちら
オプション一覧

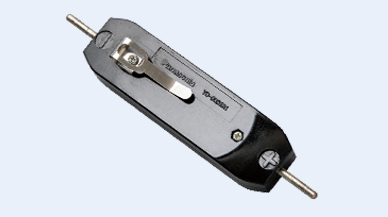

アークトロン
溶接機から離れた場所でも手元で溶接電流調節ができます。
●短絡子 YD-00DSR1
取付金具：DFP00641（オプション部品）
起動スイッチ
部品名：トーチスイッチ（組）※
●YX0503TC1
※長さは10 mのみの販売です
機能紹介
主な仕様
| YD-250DS2 | YD-300DS2 | YD-500DS2 | |
|---|---|---|---|
| 定格入力電圧(V) | AC 200 ~ 220
(変動共用範囲：170 ~ 253) | AC 200 ~ 220
(変動共用範囲：170 ~ 253) | AC 200 ~ 220
(変動共用範囲：170 ~ 253) |
| 定格入力(KVA/kW) | （単相）8.7 / 5.8 （三相）11.3 / 8.9 | （単相）8.8 / 6.5 （三相）12 / 11 | （単相）14.5 / 11.2 （三相）24.5 / 22.9 |
| 定格出力電流(A) | DC 200 | DC 300 | DC 500 |
| 定格使用率(%) | 40 | 40 | 60 |
| 溶接法 | 直接手溶接 | 直接手溶接 | 直接手溶接 |
