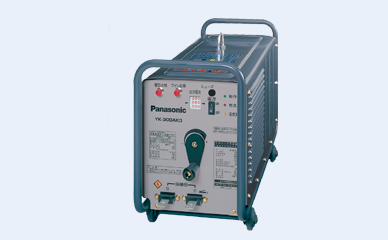

小型交流アーク溶接機
【受注終了】AD4/AK4/AJ4シリーズ
概要
受注終了のお知らせ
こちらの製品は2023年9月末をもって受注を終了させていただきました。
ご購入後のサポートにつきましてはお近くの営業所までお問合せください。
また、後継機につきましてはこちらより詳細をご確認いただけます。
現場のお困りごと
安全性が心配
電撃防止装置を標準搭載。待機時の感電リスクを低減しています。
持ち出すのが大変そう
本体が軽量で、移動に便利。出張作業で効果を発揮します。
強み・特長

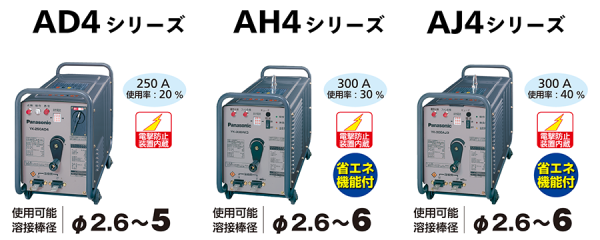

用途に合わせて選べる3つの小型・軽量モデル
使用可能な溶接棒の太さ、電力使用率で選べる3モデルをご用意。いずれも電撃防止装置を内蔵しており、待機時の感電（電撃）リスクを軽減します。

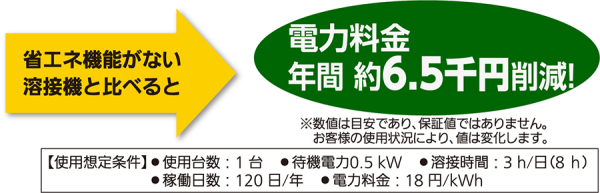

省エネ機能搭載（AK4/AJ4シリーズ）
溶接終了後にトランスへの電力供給を停止します。トランス損失（無負荷損失）が発生せず、待機時の消費電力を抑えます。
仕様
| 溶接電源 | AD4シリ一ズ | AK4シリ一ズ | AJ4シリ一ズ | |
|---|---|---|---|---|
| YK-256（255）AD4 | YK-306（305）AK4 | YK-306（305）AJ4 | ||
| 定格入力電圧 （変動許容範囲） |
V | 200(180～220) | ||
| 定格周波数 | Hz | 256AD4：60 255AD4：50 |
306AK4：60 305AK4：50 |
306AJ4：60 |
| 相数 | ー | 単相 | ||
| 定格入力 | kVA | 20 | 25 | 25 |
| kW | 12.7 | 15.0 | 15.0 | |
| 出力電流調整範囲 | A | 75～250 | 60～300 | 60～300 |
| 定格出力電流 | A | 250 | 300 | 300 |
| 定格使用率 | % | 20 | 30 | 40 |
| 最高無負荷電圧 | V | 75 | 80 | 80 |
| 出力電圧 （電撃防止機能有時） |
V | 18 | 24 | 24 |
| 使用溶接棒径 | mm | 2.6～5.0 | 2.6～6.0 | 2.6～6.0 |
| 外形寸法（幅 x 奥行 x 高さ) | mm | 260 x 465 x 420 | 260 x 570 x 420 | 260 x 570 x 420 |
| 質量 | kg | 34 | 49 | 52 |
| 電撃防止装置 | ||||
| 型式検定合格番号 | ー | 第TE233号 | 第TE234号 | 第TE234号 |
| 始動時間 | s | 約0.03 | ||
| 接触所要時間 | s | 0.013以下 | ||
| 遅動時間 | s | 約1 | ||
| 始動感度 | Ω | 120 | ||
