Bead Eye（溶接外観検査ソリューション）
Bead Eye（溶接外観検査ソリューション）の概要

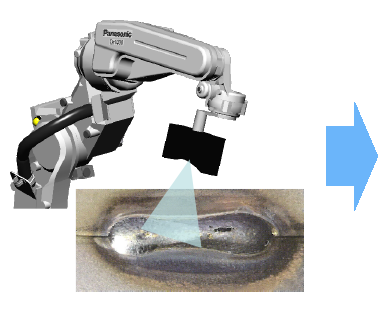

溶接ビードスキャン
ロボットとスキャナーを使い形状スキャン
検査判定
検査ロジック（1） 良品比較検査
検査ロジック（2） AI検査
トレーサビリティ

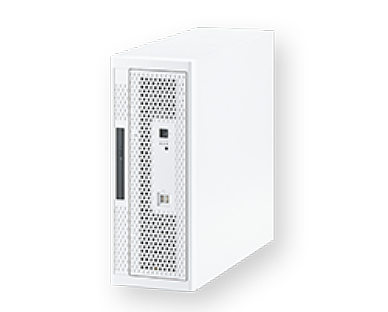

産業用PCに検査データを保存
Bead Eye（溶接外観検査ソリューション）の特長
検査ロジック（1） 良品比較検査で判定
良品に対する比較検査の為、簡単に設定することができます。

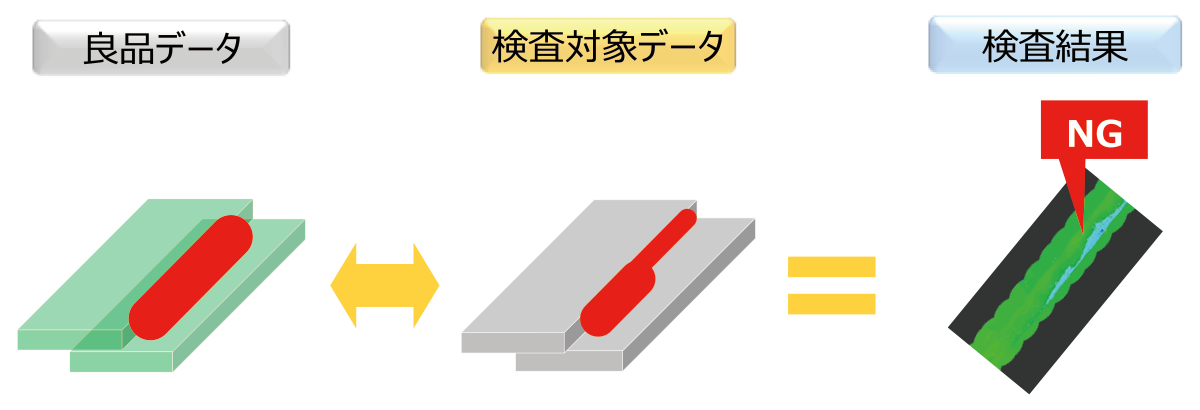

事前に設定した良品データと形状を比較、一致率をもとに良否判定。
検査ロジック（2） AI検査で判定

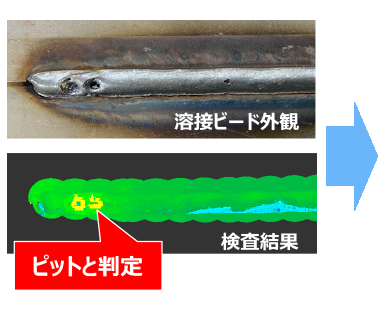

パナソニックで学習済みのAIエンジンにより、これまで自動外観検査が苦手としていた溶接不良も見逃しません。

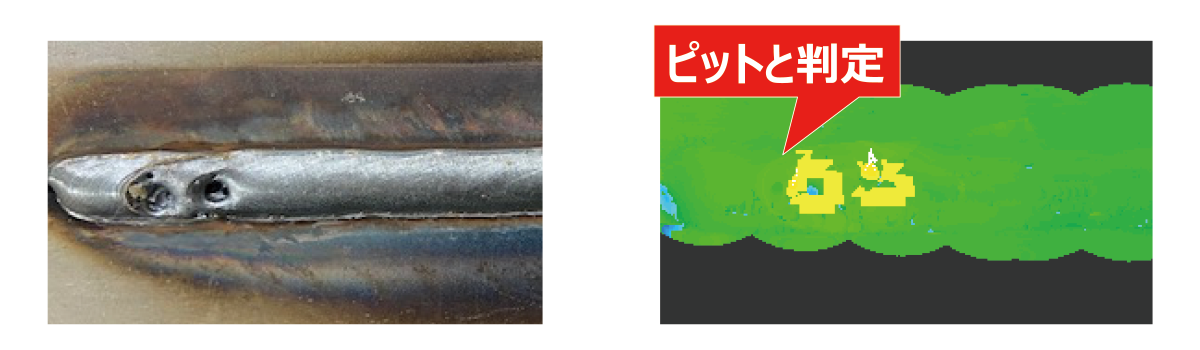

AIで欠陥の形状を学習し、欠陥の種類、位置を判断し微小な欠陥も簡単に検査することが可能です。
お客様に提供するメリット
AI検査と良品比較検査の融合により、幅広い溶接欠陥をロボットで検出することができます。
| 検査ロジック | |||
|---|---|---|---|
| 欠陥 | [1] 良品比較検査 |
[2] AI検査 |
Bead Eye （[1]＋[2]） |
| 良品マスタとの良品比較 |
|
||
| ビード欠け | |||
| ビード位置ずれ | |||
| 余盛不足/過多 | |||
| ビード幅不足/超過 | |||
| ビード長さ不足/超過 | |||
| 穴あき | |||
| ピット | |||
| アンダーカット | |||
| スパッタ | |||
コラボレーション（共創）
システム構成
ロボット以外の溶接ビード検査装置をトータルでご提供します。

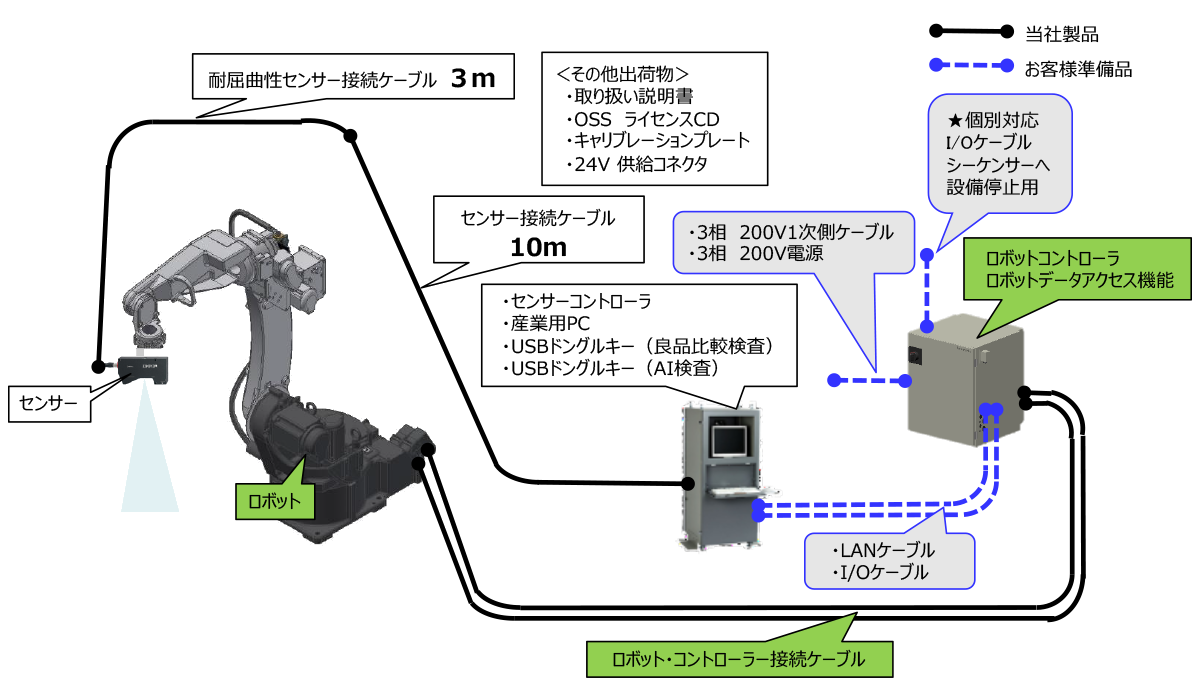

■システム構成例（TM-1400G3の場合）
導入にあたっての注意事項
Bead Eyeを導入するにあたっては下記注意事項を必ずご確認いただけますよう、お願い致します。
- 対象機種はパナソニックの溶接ロボットG3またはTAWERS(WG3／WGH3) タイプのコントローラーに接続されたTM/TL/TS/LA シリーズのロボットです。
詳細につきましてはお近くの営業所へお問い合わせください。 - 本検査機能はCO2/MAG 軟鋼ソリッドワイヤでの溶接ビードの検査専用です。
MIG溶接、TIG溶接、レーザ溶接の検査等には適用できません。
亜鉛メッキ鋼板などの著しくビード表面の色が変化するような場合においても適用できません。 - 計測対象のワークはポジショナ等に設置することは可能ですが、必ずポジショナを静止させた状態で検査を実施してください。協調動作による検査はできません。
- 内部欠陥、溶け込み不足等の溶接ビード形状から判別不可能な欠陥は検出できません。
- 本検査機能はワーク、加工条件、生産設備に応じて各種設定やティーチングを適切に行うことで最適な検査を行うことができます。本検査機能は検査したワークの品質を保証するものではありません。
最終的な品質保証はお客様が実施頂くようにお願いします。 - 同一作業エリア内にCO2/MAG/MIG/TIG溶接など強い外乱光がある環境で使用することができません。
- 販売の際は弊社プロセスエンジニアリングセンターで実証を実施ずみであることを条件と致します。
- 本製品の販売価格や契約、動作環境・お客様準備品の詳細につきましてはお近くの営業所へお問い合わせください。
